Před nedávnem se mi ozval PG, že má poškozený navaděč pro cartridge u své 7800 a tím pádem se mu některé cartridge do konzole zasouvají špatně a některé nejdou vložit vůbec.

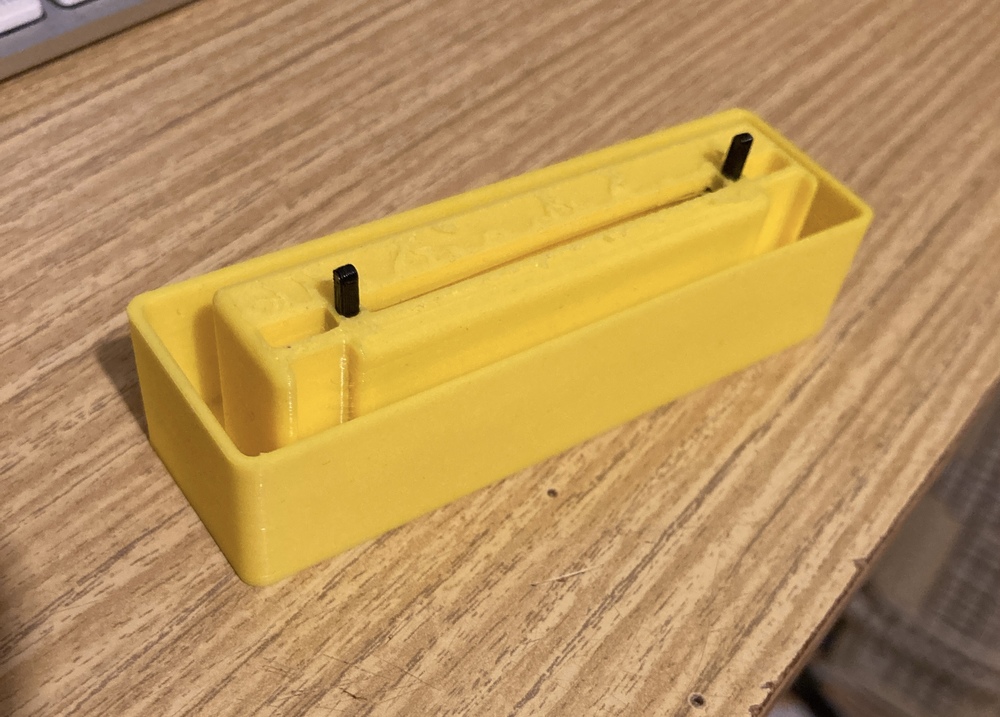

Vytisknul jsem tedy model, který jsem našel na AtariAge, ale ze 2 kousků jeden nepřežil přepravu (ulomil se otevírací trn) a druhý velmi brzo po montáži skončil stejně. Chtělo ho to navrhnout jinak.

Nastartoval jsem tedy FreeCAD a protože jsem před nedávnem dělal Cartridge extender pro Atari XE, bylo mi jasné, kde je problém. Trny, které otevíraji kryt cartridgi není vhodné tisknout v poloze, kdy navaděč leží standardně na podložce. Trny se musí tisknout naležato, ve vodorovné poloze. Proto musí trny být samostaný díl.

Na rozdíl od XE, kde bylo spousta místa u Atari 7800 jsou trny pro otevírání dvířek velmi úzké, naštěstí jsem ale našel způsob, jak tyto díly do navaděče vložit a zalepit.

Doporučuji tisknout z PETG a hlavní část potřebuje při tisku podporu. Protože můj model nemá zackvakávací západky pod desku PCB, je nutné, pro dobrou stabilitu, k montáži použít spodní díl.

Model je k dispozici pod Creative Commons licencí CC BY-NC-SA: 7800-cart-guide-2412.zip.
