Umístění cartridge portu na Atari XE bývá někdy kritizováno, protoze se se zasunutým modulem špatně manipuluje a v případě užší krabičky se může modul na konektoru viklat. Tento adapter změní orientaci konektoru a umožní tak cartridge vkládat svisle.

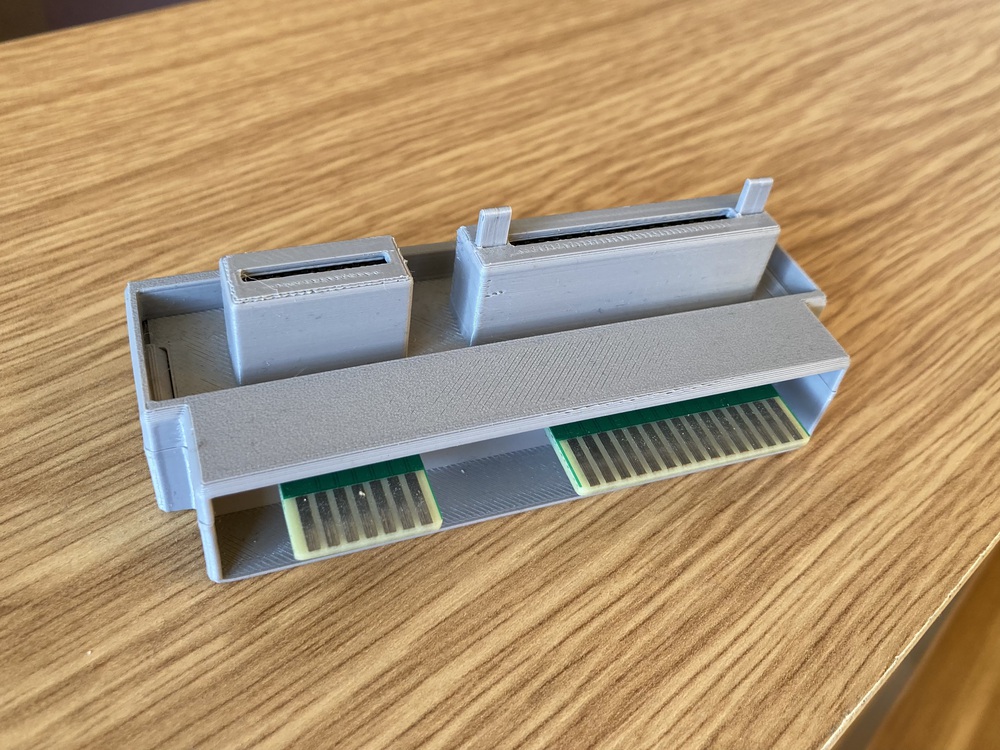

Deska extenderu vychází tvarem ze Ctiradova rozšíření paměti a k dispozici jsou oba konektory pro cartrige i ECI.

Na extenderu je také přepínač, kterým se dá cartridge odstavit a neni tak nutné modul v případě potřeby z portu vytahovat.

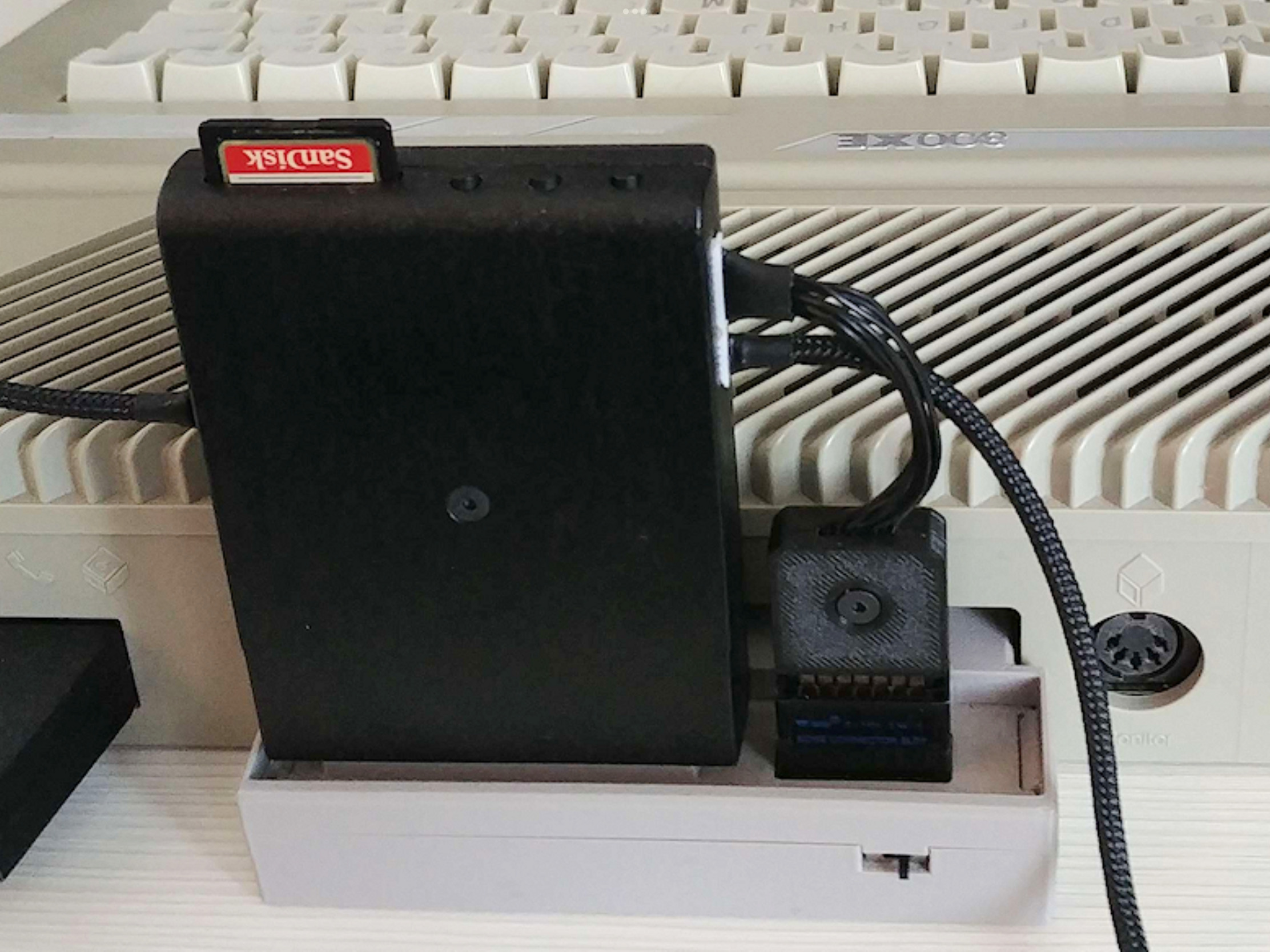

Extender pojme jak původní Atari cartridge, tak i nové modely, které používají krabičky pro C64 cartridge a jejich rozměry se liší, třeba AVGcart nebo SUBcart.

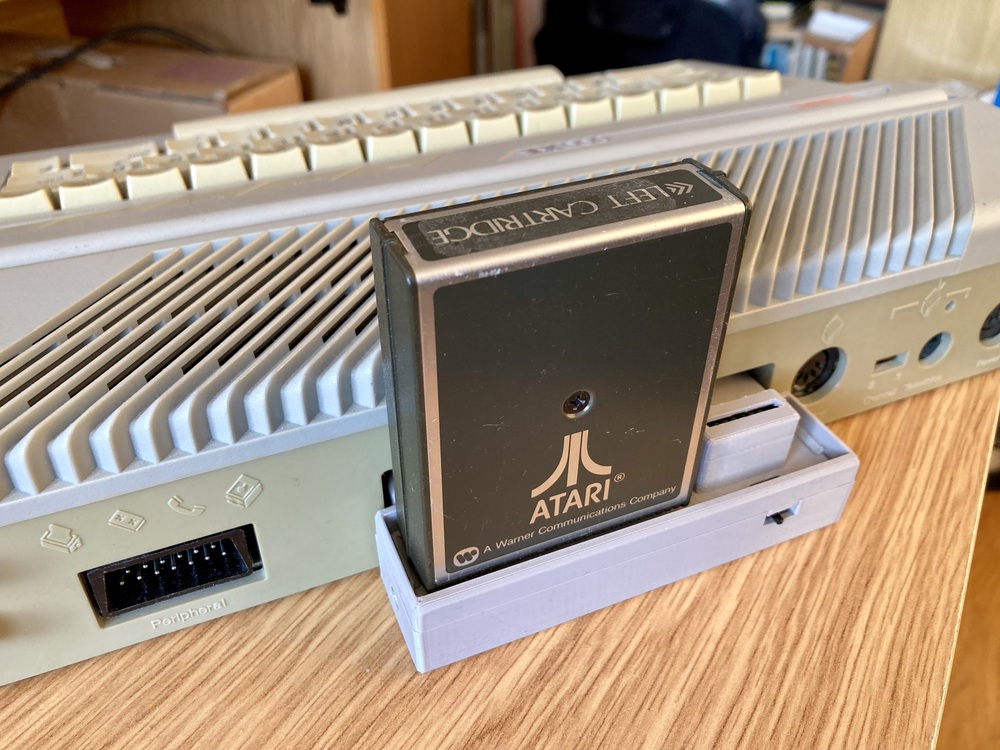

Tištěná krabička je navržena tak, aby její spodní stěna byla ve stejně rovině jako počítač a nedocházelo k namáhání konektoru.

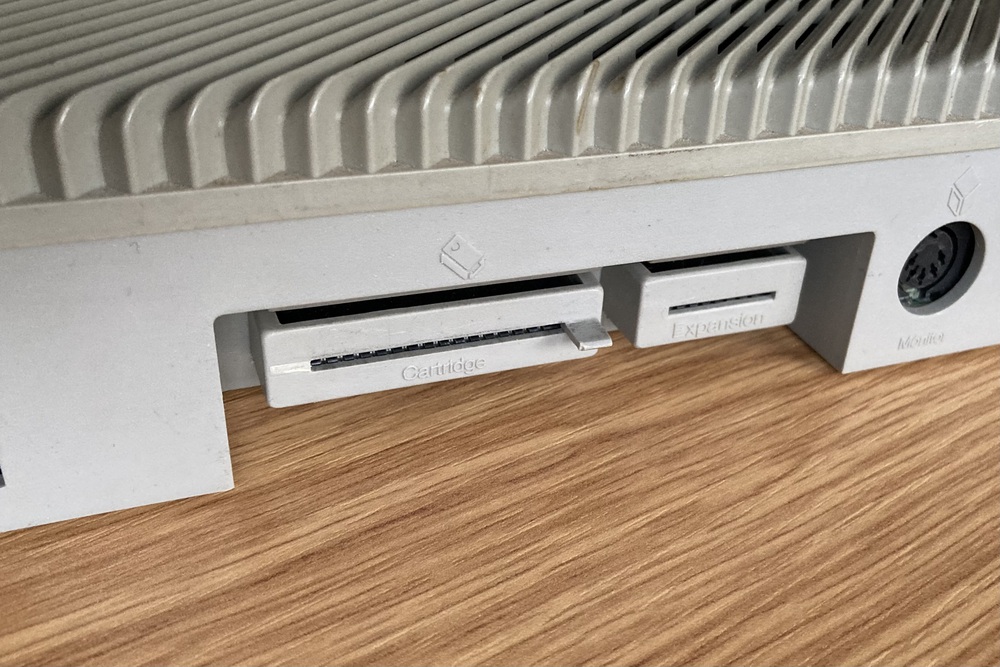

Na portu cartridge na Atari jsou umístěny trny, které otevírají kryt konektoru na starších cartridge modulech. Stává se, že jeden nebo oba trny jsou na počítačích ulomeny. V tomto případě se moduly s otevírací krytkou do Atari špatně vkládaji.

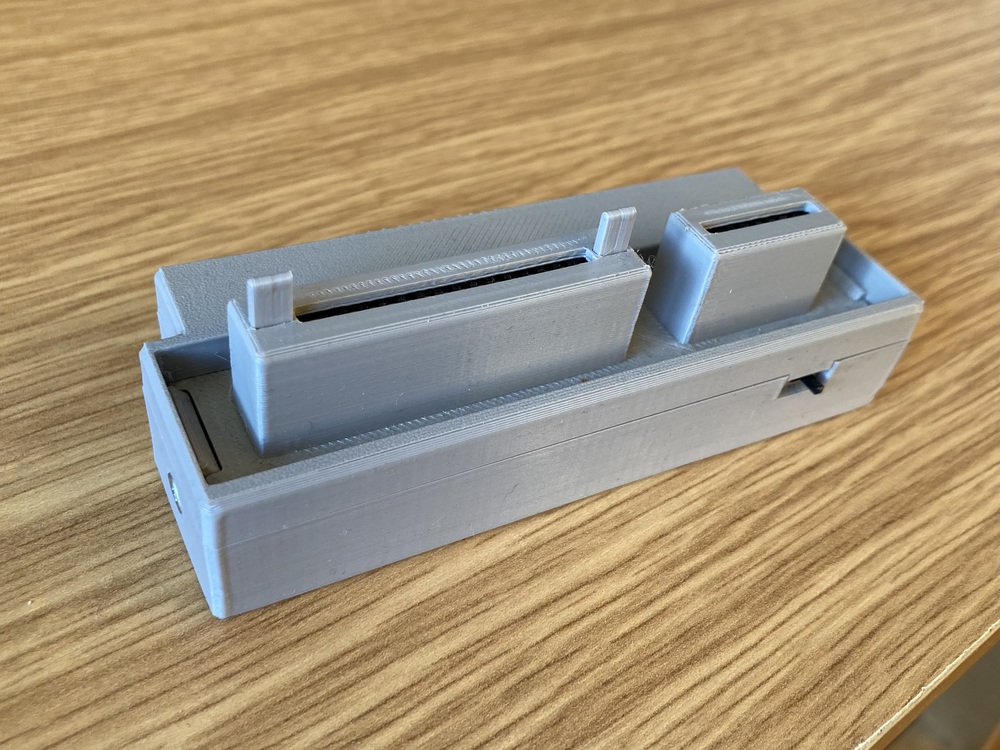

Extender umí vyřešit i tento problém. Při konstukci bylo dbáno na to, aby se trny snadno neulamovaly kvůli orientaci při tisku. Trny jsou tištěné zvlášť a jsou do krabičky vloženy a zalepeny.

Dokumentace je k dispozici pod Creative Commons licencí CC BY-NC-SA:
XEextender-202411.zip. V balíčku jsou gerber soubory pro výrobu PCB a 3D model extenderu.

Tagy: Atari XE, cartridge, 3D print
