Krabička na NetUSBee

NetUSBee používám u svých TOS strojů už delší dobu. Kdysi jsem pro něj vyrobil provizorní krabičku, která se mi nedávno rozpadla. Přišel čas udělat ji pořádně na 3D tiskárně.

NetUSBee je velice užitečné zařízení, které se skládá ze dvou částí - siťová karta EtherNEC a USB interface. K dispozici je nyní sada USB ovladačů pro nejrůznější periferie.

PCB NetUSBee

Osazená deska NetUSBee.

Deska původního NetUSBee není bohužel navržena s ohledem na to, že by se měla vestavět do krabičky. Nemá žádné montážní otvory, navíc rozložení konektorů je také poměrně divoké, protože oba konektory vystupují výrazně mimo desku. Také je potřeba dodržet výšku konektoru od podložky.

3D model

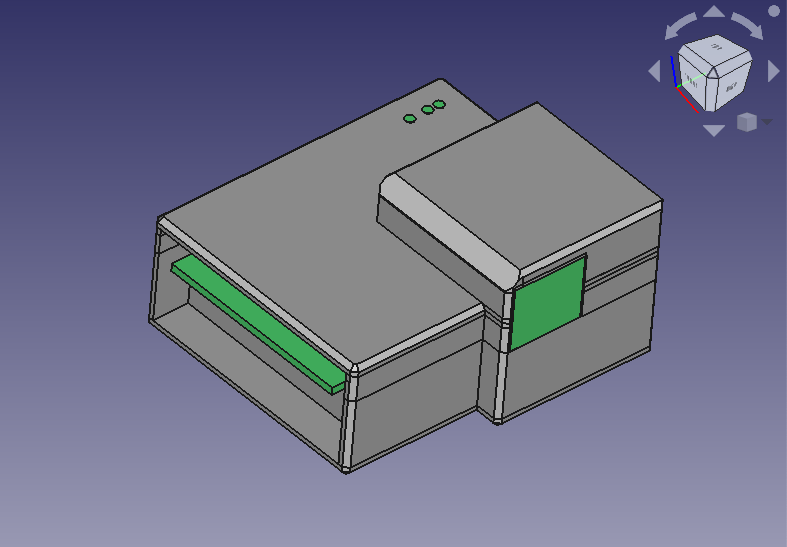

Návrh v CAD.

Hotová krabička je zaklapávací, ze tří dílů. V horní části jsou 3 otvory pro LED. Pokud jsou na desce osazeny SMD diody, je možné jako světlovod použít kousek čirého filamentu o průměru 1.75mm.

NetUSBee

Vytištěná krabička.

Archiv s STL soubory je k dispozici pod Creative Commons licencí CC BY-NC-SA:
NetUSBee.zip
