Grafická jednotka XY4160 s Atari ST

Díky Solaris104 jsem se dostal ke Grafické jednotce XY4160 od Laboratorních přístrojů Praha. Pídil jsem se po ní už delší dobu. Je to totiž poslední model ze serie XY a na rozdíl od svých předchůdců má vlastní počítač s interpretem řídícího jazyka HPGL. To přímo vybízi k připojení k mému oblíbenému počítači Atari ST.

První spuštění - Self-test

Plotter byl jako nový a zřejmě moc nepoužívaný. Vizuálně vypadal velmi dobře. Protože jsem věděl, že obsahuje self-test, hned jsem ho zapojil, že ho vyzkouším. Self-test se spustí, pokud při zapínání podržíme tlačítka nahoru a vpravo. Jakmile zhasnou LED stiskneme 2x tlačítko CNT. Self-test se rozběhl a začal vykreslovat demonstrační stránku. Bohužel se ale pero nepohybovalo nahoru a dolů.
Plotter XY4160

Grafická jednotka s dokončeným self testem (Zde již s uvolněnou kotvou magnetu).

Po konzultaci na serveru OldComp jsem se dozvěděl, že pokud se plotter delší dobu nepoužívá, může zatuhnout kotva v ovládacím magnetu pera. Kotva se musí uvolnit a promazat. Zpočátku to vypadalo, ze budu muset kvůli tomu rozebrat celý traktor, ale nakonec se ukázalo, že k přístupu k vozíku pera stačí odšroubovat 2 čelní šrouby a odejmout horní hliníkovou lištu, ve které se vozík pohybuje. Kotva byla samozřejmě zatuhlá a po jejím uvolnění a promazání vše funguje.

Plotter XY4160 lista s vozíkem pera Plotter XY4160 vozik pro pero

Vozík s elektromagnetem ovládající pero.

Psací pero

Původně se k plotteru používaly záznamové pera KIN-0581 nebo KIN-0582. Ty se bohužel už nevyrábějí. Alternativně lze použít inkoustová technická pera. Po zkušenostech z technického kreslení na průmyslovce se mi do použití těchto per opravdu nechtělo. V každém případě všechna doporučená pera mají závit, kterým se do vozíku šroubují. Aby toho nebylo málo, závit nemá standardní metrické stoupání.

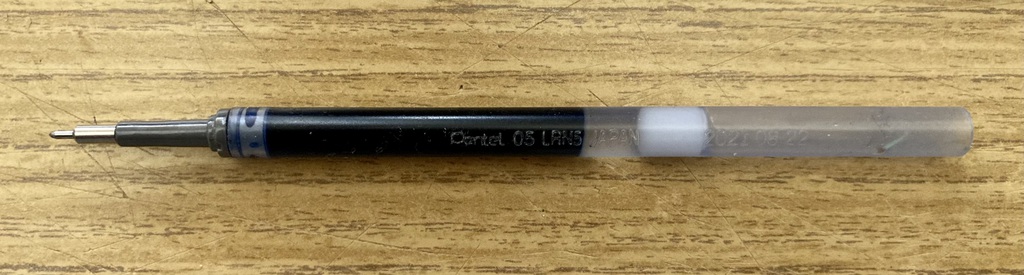

Po vzoru ZXCygnuse jsem se rozhodl vyrobit adaptér pro gelové náplně. Na rychlé modelování používám dětský TinkerCAD. Ten sice nemá pokročilé funkce, ale k mému úžasu v něm lze vytvořit parametrický závit. Navržený adaptér jsem vytiskl z ASA. Po jemném očištění závitu, jde adaptér krásně zašroubovat do vozíku a gelová náplň Pentel v něm pěkně drží. Pero je ale lehké a tak je vhodné nastavit přítlak na maximum.

drzak pera drzak pera

Redukce pro pero.

XY4160 a Atari ST

Původní varianty plotterů XY se ovládají signály, které přímo řídí oba krokové motory posunu pera a papíru a elektromagnet pro zvedání pera. Poslední model XY4160 má sériovou linku, po které počítač do plotteru posílá data ve formátu HPGL. Jednotka se tak dá použít například pro vykreslování grafů nebo i výkresů z CAD programů.

Připojení k ST

Potter má standardní rozhraní RS232 na 25 pinovém canon konektoru. Pro připojení je potřeba kabel DTE-DTE, tak zvaný nullmodem, který se také používá k propojení dvou počítačů. I když grafická jednotka nabízí možnost softwarového řízení toku dat Xon/Xoff, je lepší použít řízení hardwarové. Z tohoto důvodu nestačí 3 drátový nullmodem. Nejprve jsem zkusil udělat kabel, který je uveden v příručce, ale ten mi s Atari ST nefungoval. Našel jsem tedy klasický 8 žilový nullmodem a s tím se už komunikace rozjela.

Plotter komunikuje maximálně rychlostí 4800bps. Nastavení se dá změnit DIP přepínači, to jsem ale nechal na původním. Pro komunikaci je nutné sériový port počítače nastavit na rychlost 4800, 8 datových bitů, 2 stopbity a hardwarové řízení toku dat RTS/CTS. Dobré je taky nastavit standardní tiskárnu na sériový port. Potom stačí HPGL soubor hodit na ikonu tiskárny na desktopu.

Nastavení portu

Nastavení portu v ovládacím panelu.

Při tisku z ST s jeho originálním driverem se stávalo, že v kresbách byly chyby, které, jak se ukázalo, nesouvisely s maximální přípustnou délkou HPGL příkazu. Po nainstalování driveru HSMODA07 a zvětšení bufferu pro sériovou linku na 1 KB už k chybám přenosu dat nedochází. Nastavení velikosti bufferu se musí provézt pomocí speciálního programu SETTER.TTP, který je součástí balíku.

Software na Atari ST

První jsem chtěl vykreslit raketoplán Columbia z AutoCAD a tramvaj od ZX Cygnuse. Columbia je k dispozici v DXF formátu. Soubor jsem naimportoval do Technobox/CAD a po chvíli zjišťování jak program funguje se mi podařilo vytvořit tisknutelný HPGL soubor. I obrázky od ZX Cygnuse lze tisknout. Musel jsem ale vzít upravenou verzi od Vanthomase z OldComp fora. XY4160 má totiž jednu nepříjemnou vlastnost. HPGL příkaz se musí vejít do 512 byte, jinak dojde k přetečení a výsledkem je škaredá čára, která výstup kazí, nebo naopak chybějící části výkresu.

TochnoboxCAD/2 Scooter-PCB

ST CAD aplikace.

Kromě Technobox CAD, jsem ještě s úspěchem vyzkoušel CAD program pro návrh plošných spojů Scooter-PCB. Ten je mimochodem ve verzi pro Atari ST uvolněn zdarma. Ještě jsem se nedostal k vyzkoušení modulu pro řezací plottery do Calamusu SL.

tramvaj

Plotter se dá také krásně programovat i z Basicu. Stačí přesměrovat výstup na sériovou linku, potom se jednoduše pomocí PRINT tisknou příkazy HPGL a plotter je vykonává.

XY4160 propojená s Atari ST Plotterování z GFA basic Dračí křivka

Ovládání plotteru z GFA basicu.

Závěr

V době prodeje byly bohužel tyto grafické jednotky docela drahé a ne moc dostupné. O tom svědčí i to, že se dnes moc neobjevují ani na inzertních portálech nebo Aukru. Překvapil mě dobový článek v německém ST magazinu. Na podobný v českých zpravodajích si nepamatuji. Je to škoda, protože se jedná o velice zajímavou periferii a i dnes se s ní dá moc pěkně vyhrát i třeba programováním v BASIC.
